今週末、 Popular ScienceはWorld Maker Faireでカタパルトコンテストを開催します。参加者の皆様には、木の棒と輪ゴムを使ってミニチュア攻城兵器を自作するガイドをお届けします。その後は、射撃練習で競い合い、優勝者にはPopSciの記念品が贈られます。
ニューヨークで参加できる人は限られていますが、このプロジェクトに基づいて、以下の手順に従えば誰でも同じタイプの卓上カタパルトを作ることができます。より強固な構造にしたい場合は、手順を自由に変更してください。
警告：木の棒は飛び散ることがあります。目を突かないようにご注意ください。
統計
- 時間：1時間未満
- 料金：15ドル
- 難易度：簡単

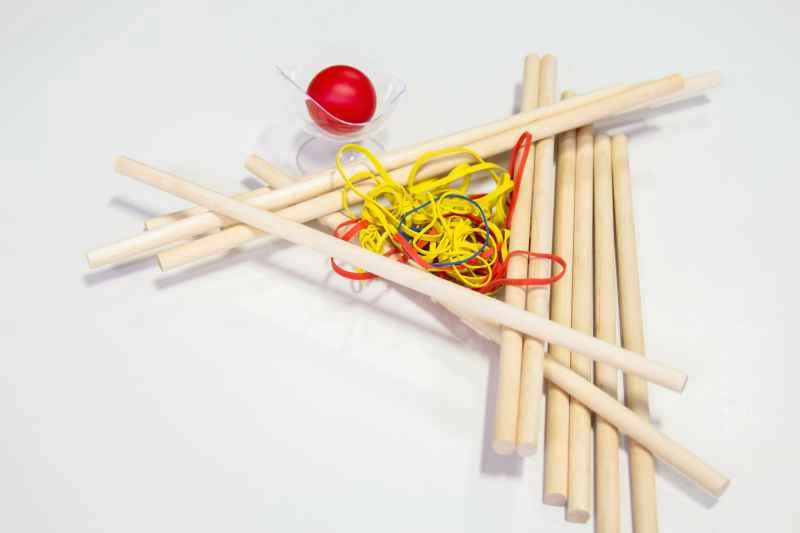

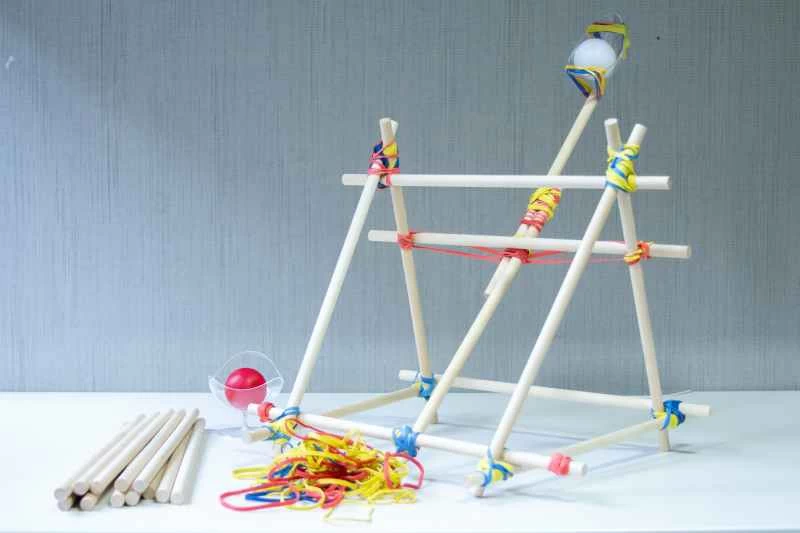

材料
- 長さ12インチ、直径⅜インチの木製ダボ12本
- 約40本の輪ゴム（様々なサイズ）
- スプーンまたは脚付きプラスチックカップ
- ピンポンボール
- 重しとして適度に重いアイテムをいくつか（オプション）
説明書

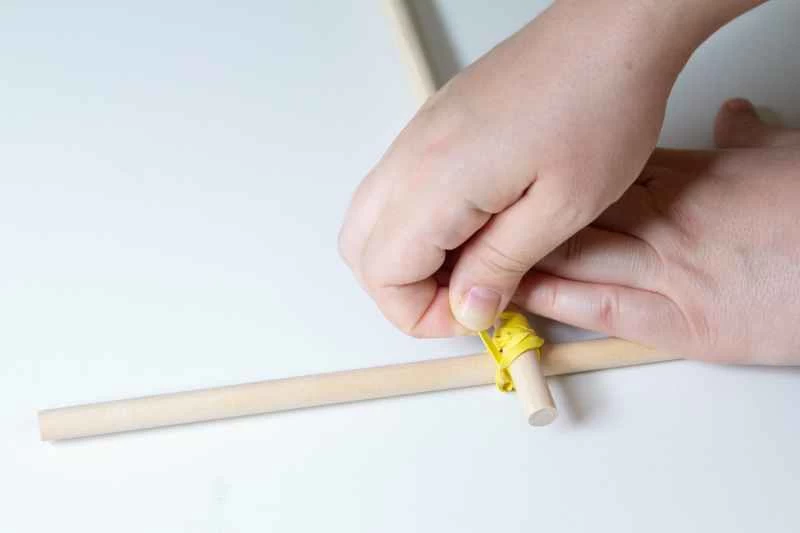

2本のダボをT字型に組み合わせます。このT字の脚がカタパルトの投擲アームとなるので、ダボの周りを自由に回転できることを確認してください。

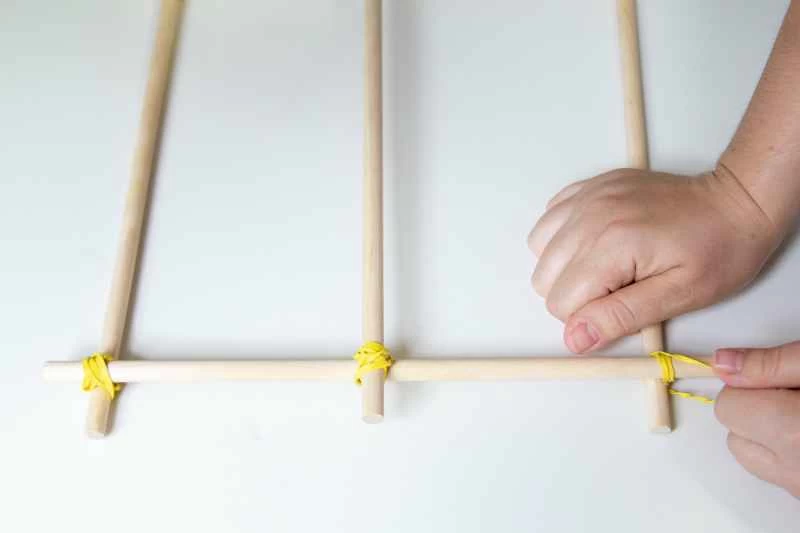

残りの3本のダボを使って、正方形の土台を完成させます。2本をT字型（手順1で用意したもの）の上部に取り付け、3本目のダボで2本を繋ぎ、正方形を形成します。

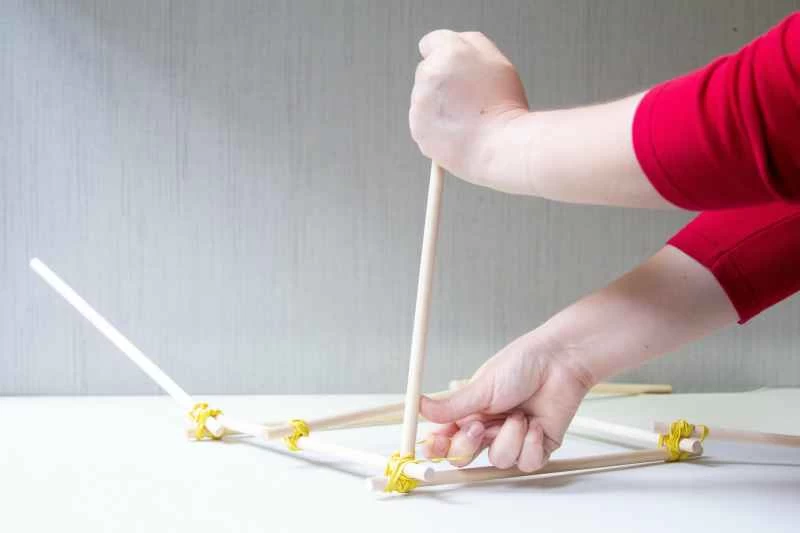

土台の各角に、垂直に突き出たダボ（合計4本）を取り付けます。少し揺れても大丈夫です。次の数工程で構造が安定します。

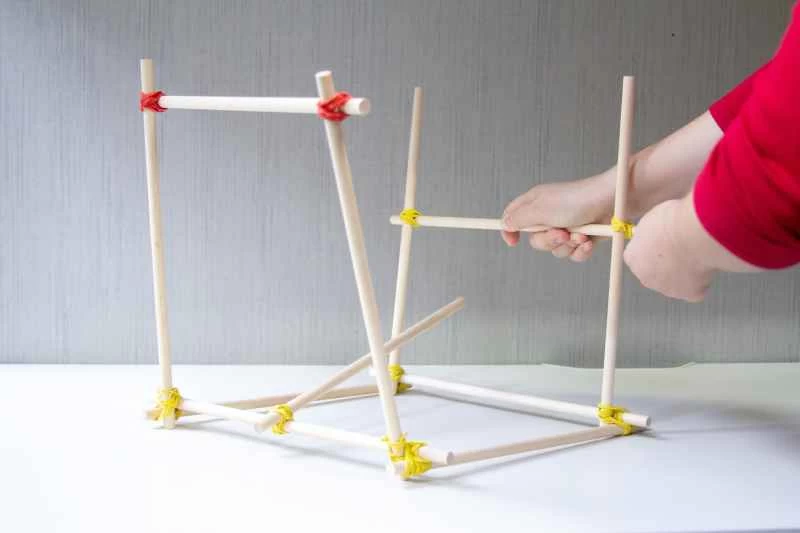

投げる側の腕の両側にある2本の垂直ダボの先端に、水平ダボを取り付けます。次に、反対側にある2本の垂直ダボの間に、先端から数インチ下に水平ダボを取り付けます。

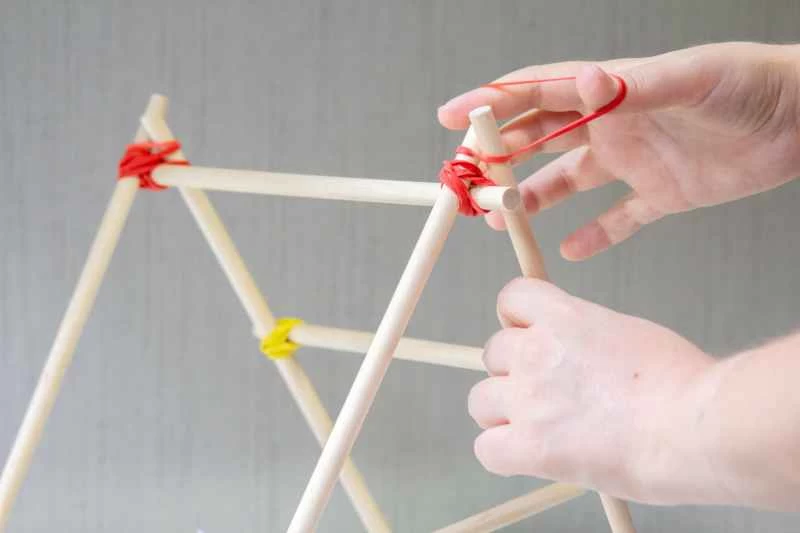

ステップ4で作った構造物を三角形になるように重ね、上端を輪ゴムでつなぎます。四角い底に、適度に重いもの（オプション）を乗せて重しをします。

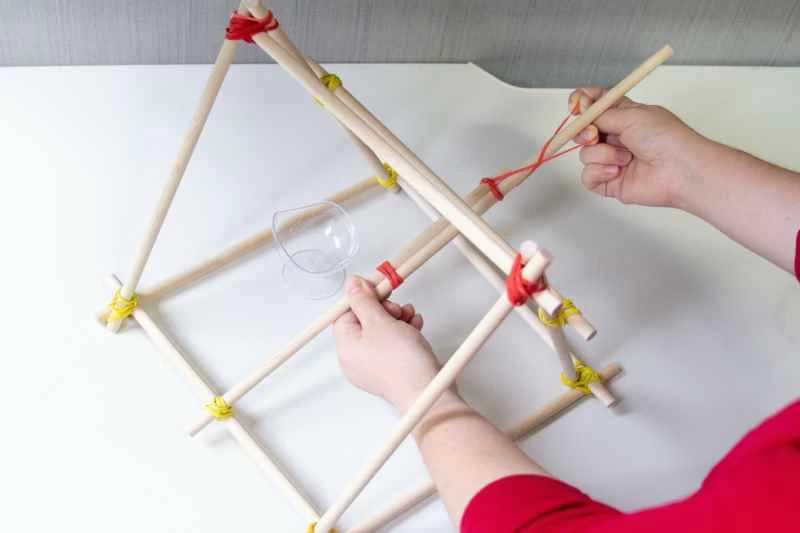

次に、投げる側の腕に注目してください。腕の2箇所に輪ゴムを巻き付け、1本目の棒の端から数センチほど延長した2本目の棒を固定します。これで腕の長さが伸びます。もう1本の輪ゴムで、投げる物を入れるホルダー（スプーンかプラスチックカップ）を先端に結び付けます。

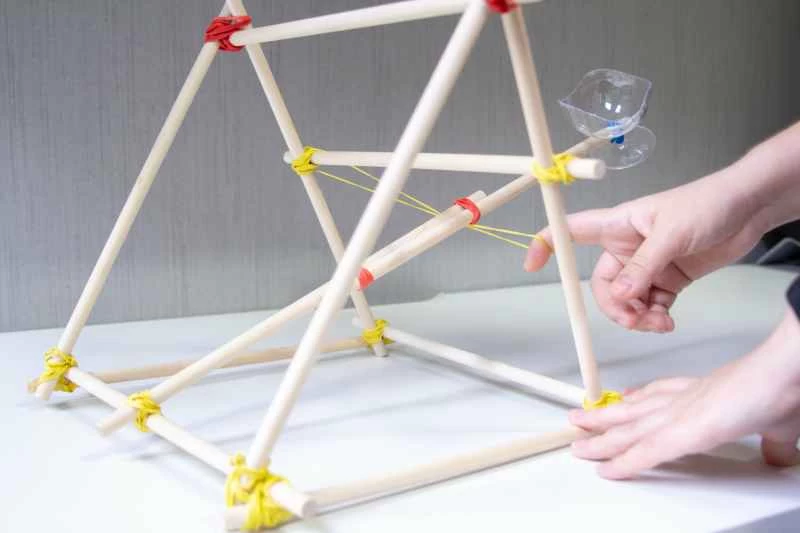

アームをステップ4で用意した下部の水平ダボに触れるまで持ち上げます。水平ダボの片端からもう片方の端まで輪ゴムを巻き付け、アームを固定します。これにより、ミサイルを発射するために必要な張力が得られます。

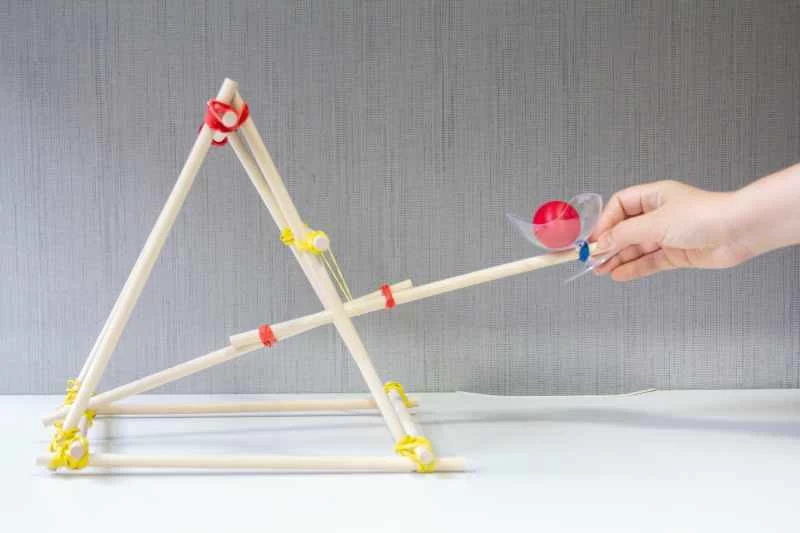

射撃の準備ができたら、発射ホルダーにピンポン玉を入れ、ベースを固定し、アームを引いて、発射します。
もちろん、これらのガイドラインはあくまでも出発点に過ぎません。卓球のボールをより高く、より速く、より正確に飛ばす方法を見つけたら、ぜひ私たちのデザインを改良してみてください。ボールホルダーを変えてみたり、水平バーの位置や投球アームの長さを調整したり、バネの強度を変えてみたり、ベースの様々なパーツを補強する実験をしてみてください。
